دستگاه بلوک سازی تمام اتوماتیک بتنی برای چندین محصول بتنی
  • دستگاه بلوک سازی تمام اتوماتیک بتنی برای چندین محصول بتنیدستگاه بلوک سازی تمام اتوماتیک بتنی برای چندین محصول بتنی

دستگاه بلوک سازی تمام اتوماتیک بتنی برای چندین محصول بتنی

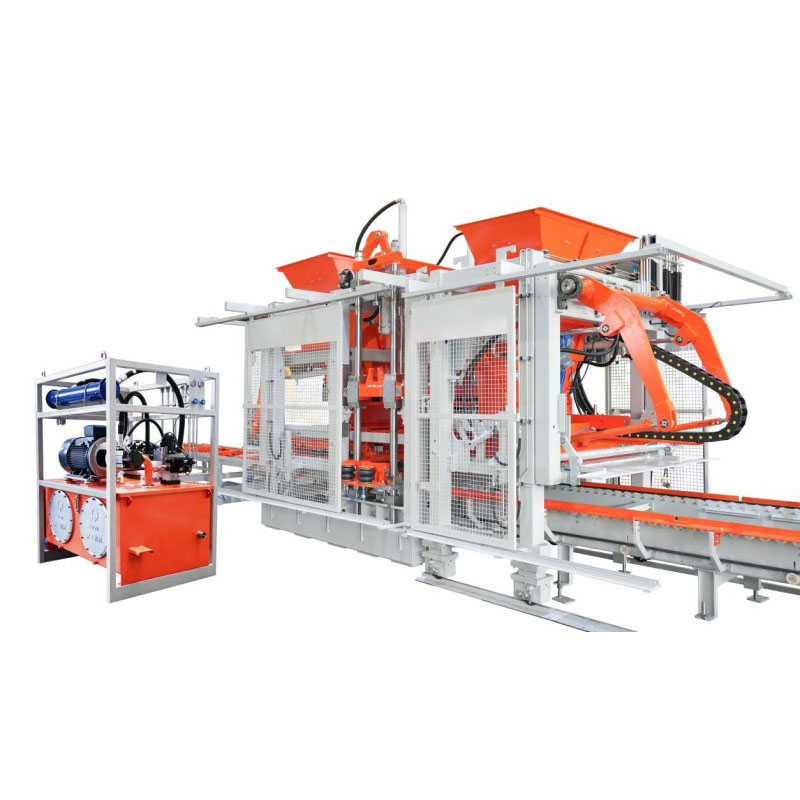

ماشین ساخت بلوک بتنی QGM T12 یک سیستم بلوک سازی خودکار با کارایی بالا است که بر روی یک پلت فرم فناوری پیشرفته آلمانی توسعه یافته و با فناوری های مدرن تولید هوشمند ارتقا یافته است. T12 که برای تولید محصولات بتن مدرن طراحی شده است، راندمان تولید بالا، عملیات قابل اعتماد، اتوماسیون پیشرفته و کنترل دقیق شکل دهی را برای پشتیبانی از تولید بلوک های پایدار، انعطاف پذیر و سازگار ترکیب می کند.
رتبه بندی: 5.0
(تعداد امتیاز: 1)

T12 همچنین برای پردازش طیف گسترده ای از مواد بازیافتی و محصولات جانبی صنعتی مبتنی بر مواد معدنی، مشروط به ویژگی های مواد، طراحی مخلوط و استانداردهای تولید قابل اجرا طراحی شده است. مواد اولیه مناسب ممکن است شامل ضایعات جامد متالورژی، ضایعات ساختمانی و تخریب، بقایای معدن، سرباره فولادی، باند زغال سنگ، خاکستر بادی، لجن و دوغاب شستشوی شن و ماسه باشد. این سازگاری مواد، تولیدکنندگان را قادر می‌سازد تا استفاده از مواد خام ثانویه موجود در محل را در حین تولید طیف متنوعی از محصولات بتنی کشف کنند.

با پیکربندی های مختلف قالب، دستگاه بلوک سازی T12 می تواند بلوک های بتنی، سنگ های بتنی، محصولات بتنی پیش ساخته با ظاهر سنگ، بلوک های سنگ فرش، سنگفرش های نفوذپذیر و سایر محصولات بتنی تولید کند. این دستگاه برای کاربردهایی از جمله زیرساخت های شهری، راه سازی شهری، پروژه های شهر اسفنجی، محوطه سازی و سایر پروژه های مهندسی عمران مناسب است.

QGM T12 با ترکیب تولید خودکار، پیکربندی محصول انعطاف‌پذیر و استفاده از مواد بازیافتی، راه‌حلی عملی برای تولیدکنندگانی که به دنبال بهبود کارایی تولید بتن، انعطاف‌پذیری محصول و استفاده از منابع هستند، ارائه می‌کند و در عین حال از تولید محصولات بتنی پایدارتر پشتیبانی می‌کند.

مشخصات فنی

مدل ماشین مدل استاندارد T12 نسخه توسعه یافته T12S
اندازه پالت استاندارد 1400×900 میلی متر / 1400×870 میلی متر 1400 × 1150 میلی متر
حداکثر منطقه قالب گیری 1250×820 میلی متر 1100 × 1050 میلی متر
محدوده ارتفاع محصول 40 - 500 میلی متر 40 - 300 میلی متر / 40 - 500 میلی متر
زمان چرخه 15-25 ثانیه 15-25 ثانیه
نوع ارتعاش اصلی لرزش میز لرزش میز
سیستم کنترل زیمنس زیمنس
T10 ابعاد پالت استاندارد (mm): 1200×950 / 1200×870 حالت ارتعاش اصلی: لرزش جدول
ارتفاع محصول نهایی (میلی متر): 40-300 / 40-500 سیستم کنترل: زیمنس
چرخه قالب گیری (s): 15-25 حداکثر ناحیه قالب گیری (mm): 1100 × 820

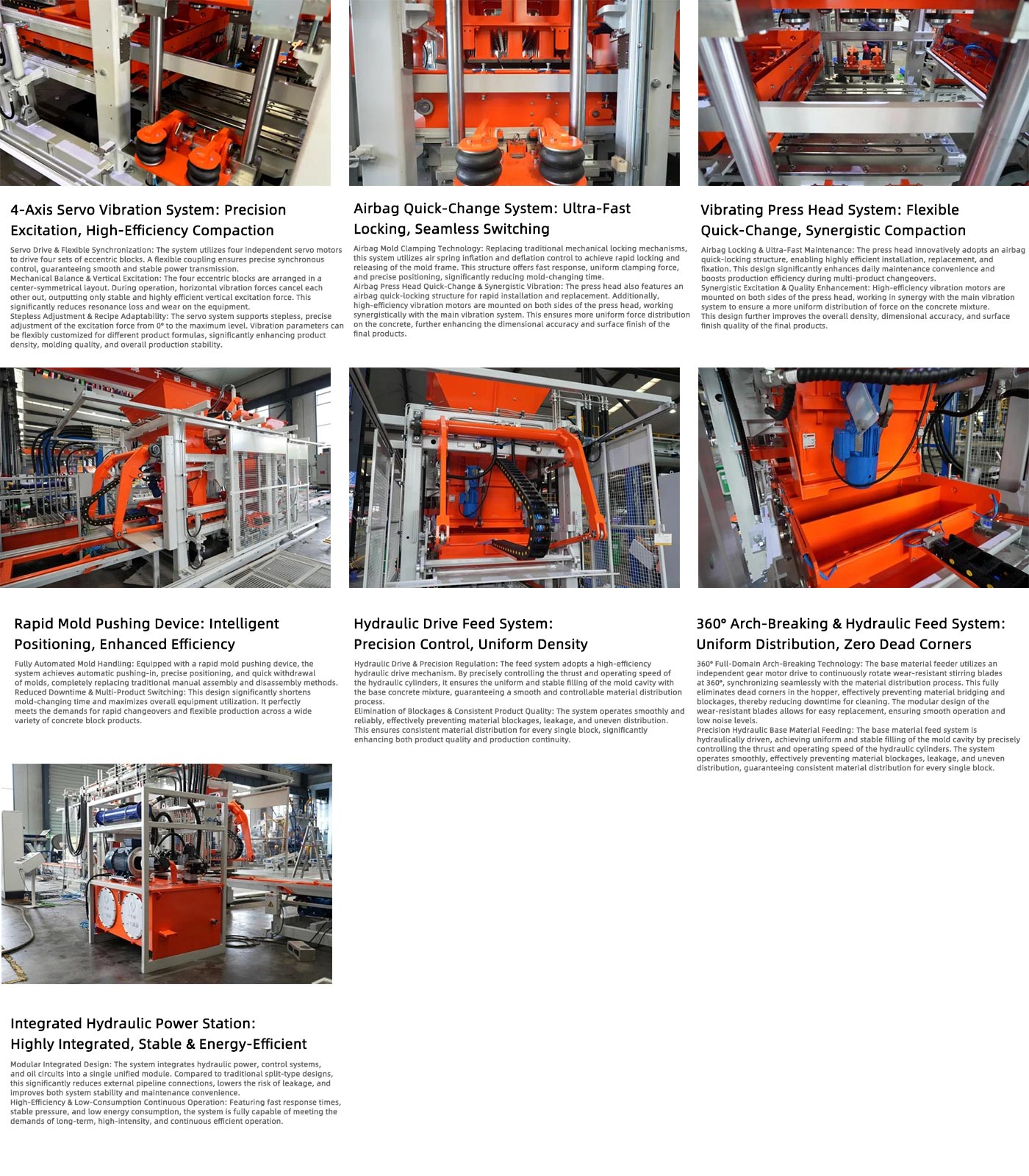

مزایای فنی

1. سیستم ارتعاش سروو 4 محوره: تحریک دقیق برای تشکیل بلوک های بتنی ثابت

سیستم ارتعاش سروو 4 محور یک فناوری اصلی دستگاه است که برای ارائه کنترل دقیق تحریک، تراکم کارآمد مواد و عملکرد فرم دهی ثابت طراحی شده است. این سیستم با کنترل مستقل چهار شفت غیرعادی مبتنی بر سروو، امکان تنظیم دقیق پارامترهای ارتعاش را با توجه به محصولات مختلف بتن و طرح های مخلوط می دهد.
سروو درایو و همگام سازی انعطاف پذیر: این سیستم از چهار موتور سروو مستقل برای هدایت چهار مجموعه بلوک های غیرعادی استفاده می کند. یک کوپلینگ انعطاف پذیر چهار واحد درایو را همزمان می کند و در عین حال انتقال نیرو را دقیق حفظ می کند و کنترل لرزش پاسخگو و عملکرد سیستم پایدار را در طول چرخه شکل دهی امکان پذیر می کند.
طراحی مکانیکی متقارن برای تحریک عمودی: چهار بلوک خارج از مرکز در یک پیکربندی متقارن مرکزی چیده شده‌اند. در طول عملیات، اجزای افقی نیروهای ارتعاشی تا حد زیادی یکدیگر را متعادل می کنند و نیروی تحریک حاصل را به صورت عمودی به سمت قالب هدایت می کنند. این آرایش مکانیکی به بهبود راندمان ارتعاش، کاهش تلفات ارتعاشی غیر ضروری و به حداقل رساندن استرس مکانیکی روی تجهیزات کمک می کند.
تنظیم ارتعاش بدون پله برای محصولات مختلف بتنی: سیستم سروو رانده تنظیم بدون پله پارامترهای ارتعاش را امکان پذیر می کند و اجازه می دهد نیروی تحریک دقیقاً با انواع مختلف محصول، طرح های مخلوط و الزامات شکل دهی مطابقت داده شود. با بهینه‌سازی دامنه ارتعاش و ویژگی‌های تحریک برای هر دستور تولید، این سیستم به بهبود تراکم مواد، چگالی محصول، ثبات ابعادی و کیفیت شکل‌دهی کمک می‌کند.
این سطح از کنترل ارتعاش به تولیدکنندگان محصولات بتنی در هنگام تولید بلوک‌های توخالی، بلوک‌های جامد، بلوک‌های سنگفرش، سنگفرش‌ها، سنگفرش‌های نفوذپذیر و سایر محصولات بتنی پیش‌ساخته انعطاف‌پذیری بیشتری را ارائه می‌کند، در حالی که از عملکرد تولید پایدار و تکرارپذیر پشتیبانی می‌کند.

2. سیستم تغییر سریع کیسه هوا: بستن سریع قالب برای تعویض کارآمد

سیستم تعویض سریع کیسه هوا، مکانیسم‌های قفل مکانیکی قالب معمولی را با فناوری کیسه هوا پنوماتیک جایگزین می‌کند و امکان بستن، رها کردن و موقعیت‌یابی سریع‌تر قالب را فراهم می‌کند. این سیستم برای کاهش زمان تغییر قالب و بهبود انعطاف پذیری تولید در هنگام جابجایی بین محصولات مختلف بتنی طراحی شده است.
بستن قالب کیسه هوا برای قفل کردن سریع و مداوم: قاب قالب از طریق باد کردن و باز شدن کنترل شده سیستم کیسه هوا ایمن شده و آزاد می شود. این طراحی پاسخ سریع، نیروی گیره ثابت، و موقعیت دقیق قالب را فراهم می کند و به کوتاه شدن مراحل تغییر قالب کمک می کند و در عین حال تثبیت قالب قابل اعتماد را در طول تولید حفظ می کند.
سر پرس تعویض سریع کیسه هوا با لرزش کمکی: سر پرس همچنین مجهز به مکانیزم قفل شدن سریع کیسه هوا است که امکان نصب، برداشتن و تعویض سریعتر را در هنگام تعویض محصول و تعمیر و نگهداری معمول فراهم می کند.
موتورهای ویبره با راندمان بالا در دو طرف سر پرس نصب می شوند و با سیستم ارتعاشی اصلی کار می کنند. این تحریک اضافی به بهبود توزیع نیرو در مخلوط بتن کمک می کند، تراکم یکنواخت تر را پشتیبانی می کند و به چگالی ثابت محصول، دقت ابعادی و کیفیت سطح کمک می کند.

3. سیستم سر پرس ویبره: لرزش کمکی برای تراکم مداوم

سیستم سر پرس ارتعاشی جایگزینی سریع سر پرس را با لرزش کمکی ترکیب می کند تا تراکم بتن و قوام محصول را بهبود بخشد. این به ویژه برای خطوط تولیدی که اغلب بین محصولات مختلف بتنی جابجا می شوند مفید است.
قفل سریع کیسه هوا برای تعویض سریعتر سر پرس: سر پرس از ساختار قفل سریع کیسه هوا برای نصب، تثبیت و برداشتن کارآمد استفاده می کند. با ساده‌سازی فرآیند تعویض سر پرس، سیستم تعمیر و نگهداری روتین را آسان‌تر می‌کند و به کاهش زمان خرابی هنگام جابجایی بین قالب‌های مختلف محصول کمک می‌کند.
لرزش کمکی برای بهبود کیفیت محصول: موتورهای ارتعاشی با راندمان بالا که در دو طرف سر پرس نصب شده اند، با سیستم لرزش اصلی کار می کنند. ارتعاش اضافی به توزیع یکنواخت تحریک در مخلوط بتن کمک می کند و از تراکم یکنواخت، چگالی ثابت، دقت ابعادی و پرداخت سطح پشتیبانی می کند.
این رویکرد ارتعاش هماهنگ به ویژه هنگام تولید محصولات بتنی با الزامات ابعادی و کیفیت سطحی بسیار ارزشمند است.

4. دستگاه فشار سریع قالب: کنترل خودکار قالب برای تغییرات سریعتر

دستگاه فشار سریع قالب، عملیات کلیدی جابجایی قالب، از جمله قرار دادن قالب، موقعیت یابی و برداشتن قالب را خودکار می کند. با کاهش نیاز به جابجایی دستی قالب، این سیستم به ساده سازی تغییر قالب و بهبود استفاده کلی از تجهیزات کمک می کند.
جابجایی خودکار قالب و موقعیت یابی دقیق: این سیستم به طور خودکار قالب را به موقعیت خود فشار می دهد و پس از تولید آن را خارج می کند، در حالی که موقعیت دقیق را در طول فرآیند تغییر حفظ می کند. این امر مداخله دستی را کاهش می دهد و تکرارپذیری نصب قالب را بهبود می بخشد.
کاهش زمان تغییر برای تولید چند محصول: جابجایی سریعتر قالب به کوتاه شدن زمان خرابی بین محصولات مختلف کمک می کند و از تولید بتن چند محصولی کارآمدتر پشتیبانی می کند. برای سازندگانی که بلوک‌های توخالی، بلوک‌های جامد، بلوک‌های سنگ‌فرش، سنگ‌فرش‌ها، سنگ‌فرش‌های نفوذپذیر و سایر محصولات بتنی تولید می‌کنند، این سیستم انعطاف‌پذیری بیشتری را در برنامه‌ریزی تولید فراهم می‌کند.

5. سیستم تغذیه درایو هیدرولیک: تغذیه دقیق مواد برای محصولات بتنی یکنواخت

سیستم تغذیه درایو هیدرولیک به گونه ای طراحی شده است که تغذیه کنترل شده و ثابت مخلوط بتن پایه را به داخل حفره قالب ارائه دهد. کنترل دقیق رانش سیلندر هیدرولیک و سرعت حرکت به بهینه سازی توزیع مواد در طول فرآیند تغذیه کمک می کند.
درایو هیدرولیک برای توزیع کنترل شده مواد: سیلندرهای هیدرولیک حرکت و سرعت تغذیه سیستم توزیع مواد را تنظیم می کنند و به اطمینان از اینکه مخلوط بتن به طور یکنواخت در حفره قالب تحویل می شود، کمک می کند. این فرآیند تغذیه کنترل شده از پر شدن پایدار و توزیع مواد سازگار در پیکربندی های مختلف قالب پشتیبانی می کند.
تغذیه مداوم برای کیفیت محصول پایدار: تغذیه مواد پایدار به کاهش مشکلات مرتبط با انسداد مواد، نشت و پر شدن ناهموار کمک می کند. توزیع مواد منسجم تر به چگالی محصول و ثبات ابعادی یکنواخت کمک می کند، در حالی که از تولید بلوک مداوم و پایدار پشتیبانی می کند.

6. سیستم تغذیه هیدرولیک و شکستن قوس 360 درجه: جریان مواد ثابت و پر کردن یکنواخت

سیستم تغذیه هیدرولیک و قوس شکن 360 درجه برای حفظ جریان پیوسته مواد و پر شدن ثابت در طول تولید بلوک بتنی طراحی شده است. این یک مکانیسم مستقل شکستن قوس با تغذیه هیدرولیک دقیق را برای کاهش پل زدن مواد و بهبود یکنواختی پر کردن قالب ترکیب می کند.
شکستن قوس 360 درجه برای جریان مداوم مواد: تغذیه کننده مواد پایه از یک موتور دنده مستقل برای چرخش مداوم تیغه های مخلوط مقاوم در برابر سایش در محدوده کاری 360 درجه استفاده می کند. این هم زدن مواد فعال به جلوگیری از پل زدن و تجمع مواد در داخل قیف کمک می کند، خطر انسداد را کاهش می دهد و زمان خرابی مربوط به تمیز کردن را به حداقل می رساند.
طراحی تیغه مقاوم در برابر سایش همچنین تعویض قطعات و تعمیر و نگهداری معمول را ساده می کند و از عملکرد طولانی مدت قابل اعتماد پشتیبانی می کند.
تغذیه هیدرولیک دقیق برای پر کردن یکنواخت قالب: سیستم تغذیه مواد پایه هیدرولیک به طور دقیق نیروی رانش سیلندر و سرعت عملیاتی را کنترل می کند تا یک جریان پایدار و ثابت از مخلوط بتن را به داخل حفره قالب برساند.
با بهبود توزیع مواد و کاهش انسداد، نشت مواد و پر شدن ناهموار، این سیستم به حفظ شرایط مواد ثابت در طول چرخه تولید کمک می‌کند و به کیفیت محصول پایدار و تداوم تولید کمک می‌کند.

7. واحد قدرت هیدرولیک یکپارچه: طراحی فشرده برای عملیات قابل اعتماد و کارآمد

واحد برق هیدرولیک یکپارچه تولید نیروی هیدرولیک، اجزای کنترل و مدارهای روغن را در یک سیستم فشرده و یکپارچه ترکیب می کند. این معماری یکپارچه نیاز به لوله کشی هیدرولیک خارجی گسترده را کاهش می دهد و تعمیر و نگهداری سیستم را ساده می کند.
طراحی هیدرولیک یکپارچه برای بهبود قابلیت اطمینان سیستم: در مقایسه با پیکربندی‌های هیدرولیک اسپلیت معمولی، طراحی یکپارچه تعداد اتصالات هیدرولیک خارجی را کاهش می‌دهد، به حداقل رساندن نقاط نشت احتمالی و ساده‌سازی بازرسی و نگهداری کمک می‌کند.
چیدمان فشرده همچنین دسترسی به اجزای اصلی هیدرولیک را آسان‌تر می‌کند و از سرویس‌های معمول کارآمدتر و عیب‌یابی سیستم پشتیبانی می‌کند.
عملکرد هیدرولیک پایدار با مصرف انرژی کارآمد: سیستم هیدرولیک برای ارائه پاسخ سریع، کنترل فشار پایدار و انتقال کارآمد نیرو در طول تولید مداوم طراحی شده است. این ویژگی‌ها از عملکرد طولانی‌مدت و با شدت بالا پشتیبانی می‌کنند و در عین حال به تولیدکنندگان کمک می‌کنند تا عملکرد شکل‌دهی پایدار را حفظ کنند و مصرف کلی انرژی را مدیریت کنند.

طرح خط تولید

بلاک کردن نمونه ها و سناریوهای کاربردی
