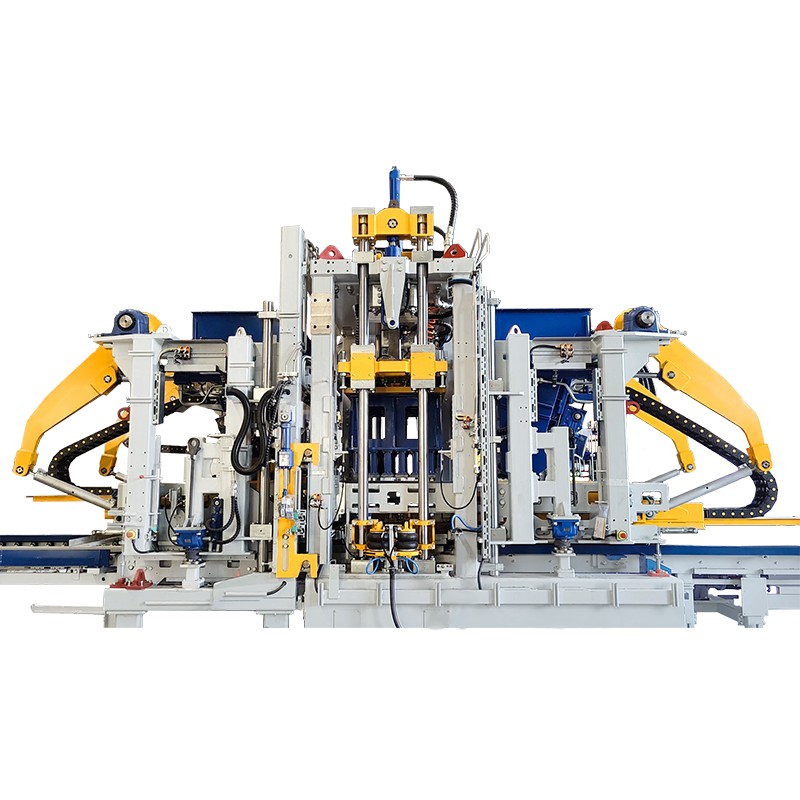

دستگاه آجر سیمانی تمام اتوماتیک زنیت ZN900C آلمان: متخصص در تولید محصولات سیمانی هوشمند و کارآمد
ژن های تکنولوژی برند
سری Zenith ZN900C که فرآیند تولید دقیق آلمان را به ارث برده است، فناوری پرس و شکل دهی هوشمند نسل پنجم را ادغام می کند و 65 سال نوآوری Zenith در زمینه تجهیزات مصالح ساختمانی را یکپارچه می کند. این مدل دارای گواهینامه دوگانه از گواهینامه TÜV آلمان و سیستم کیفیت CCS چین است.
مزایای محصول اصلی
1. عملکرد عالی
- فشار اسمی 900 تن (قابل افزایش تا 1200 تن)
- چرخه تولید آجر استاندارد (240×115×53mm) 8-10 ثانیه
- ظرفیت تولید روزانه به 30000-35000 قطعه می رسد (شرایط کار استاندارد)
- سیستم لرزش از فناوری سوئیچینگ فرکانس دوگانه (50 هرتز / 60 هرتز تطبیقی) استفاده می کند.
2. سیستم کنترل هوشمند
مرکز کنترل PLC زیمنس SIMATIC S7-1200
صفحه نمایش لمسی صنعتی 10.4 اینچی تمام رنگی (پشتیبانی از سوئیچینگ چند زبانه)
سیستم نظارت از راه دور اینترنت اشیا (دسترسی سه حالته 4G/5G/WIFI)
سیستم گزارش تحلیل هوشمند داده های تولید
3. پیکربندی جزء کلیدی
- واحد هیدرولیک: سیستم سرووی سفارشی Bosch Rexroth
- اجزای الکتریکی: پیکربندی صنعتی زیمنس/اشنایدر
- سیستم قالب: فولاد قالب مخصوص آلمانی 1.2842 (سختی HRC58-62)
- ساختار قاب: آهن داکتیل QT600-3 با عملیات بازپخت کلی
4. حفاظت از محیط زیست و طراحی صرفه جویی در انرژی
کنترل نویز ≤68dB (A)
مصرف انرژی واحد ≤8.5kWh/m³
نرخ بازیافت زباله ≥95٪
طراحی کاملا محصور در کاهش گرد و غبار
راه حل های کاربردی
رشته مهندسی شهرداری
- آجر سنگفرش پیاده رو (مقاومت فشاری ≥40MPa)
- سنگ های حاشیه (حداکثر طول 1500 میلی متر)
- اجزای خندق زهکشی (نفوذپذیری آب ≥1.5 سانتی متر در ثانیه)
میدان بنایی ساختمان
- آجر سیمانی استاندارد (مطابق با GB/T 21144)
- بلوک های توخالی (نرخ توخالی 30-55٪)
- کاشی های تزئینی (دقت سطح ± 0.3 میلی متر)
زمینه انبارداری صنعتی
- کاشی های کف باری سنگین (بار دینامیکی ≥10 تن)
- کاشی کف صنعتی ضد لغزش (ضریب اصطکاک ≥0.6)
- کاشی های کف مقاوم در برابر خوردگی (مقاوم در برابر اسید و قلیایی PH2-12)
میدان منظر
- کاشی های سنگ فرش بدلی (سختی Mohs ≥6)
- آجرهای چمنی (نرخ باز شدن ≥20%)
- اجزای حصار هنری
خدمات ویژه تجهیزات
24 ماه گارانتی طولانی
نصب و راه اندازی رایگان در محل
آموزش سیستم برای اپراتورها
پشتیبانی فنی مادام العمر
پاسخ اضطراری 48 ساعته جهانی
[سرویس سفارشی] از توسعه قالب ویژه و تحول اتوماسیون تمام خط پشتیبانی می کند و می تواند راه حل های بهینه سازی فرآیند را بر اساس ویژگی های مواد خام مشتری ارائه دهد.
پارامترهای فنی
| حداکثر مساحت شکل دهی | 1300×650 میلی متر |
| ارتفاع بلوک | 40-300 میلی متر |
| زمان چرخه | 14 ~ 24S (بسته به نوع بلوک) |
| نیروی ارتعاش سروو | 100KN |
| اندازه پالت | 1350×700×(14-35) میلی متر |
| لرزش پایین | 2x7.5KW (فرکانس) /4x12KW (Servo) |
| ارتعاش بالا | 2×0.55 کیلو وات |
| سیستم کنترل | زیمنس |
| توان کل | 52.6 کیلو وات |
| وزن کل | 17T (از جمله دستگاه فیس میکس و قالب) |
| ابعاد ماشین | 6300×2800×3500 میلی متر |
مزیت فناوری
ماشین بلوک مجهز به سیستم ارتعاشی سروو توسعه یافته است که می تواند اطمینان حاصل کند که موتورهای ارتعاشی در حالت هماهنگ هستند، که می تواند خروجی عمودی نیروی تراکم را تضمین کند. همچنین از آسیب فشار برشی ناشی از نیروی تراکم افقی به دستگاه جلوگیری کنید و طول عمر دستگاه را افزایش دهید. سرعت موتور می تواند به بیش از 4000 دور در دقیقه برسد، که می تواند نیروی تراکم بزرگتری ایجاد کند و کیفیت بلوک تا حد زیادی بهبود می یابد.
میز ارتعاشی از فولاد HARDOX سوئد با کارایی بالا استفاده می کند که از میز پویا و میز استاتیک تشکیل شده است که می تواند کارایی ارتعاش را تا حد زیادی بهبود بخشد. در حالی که دو ویبراتور دیگر در بالا وجود دارد، برای افزایش تراکم و تضمین کیفیت بالای بلوک های بتنی.
کیسه های هوا در سر تامپر و دو طرف دستگاه وجود دارد. پس از فشار دادن قالب در جای خود، کیسه هوای سر تامپر به طور خودکار باد شده و سفت می شود. در نهایت، کیسه هوای قاب قالب باد می شود تا قاب قالب به طور خودکار بسته شود. به این ترتیب، می تواند به صرفه جویی در زمان زیادی برای تغییر قالب های مختلف، کاهش صداهای ارتعاش و همچنین افزایش راندمان تولید کمک کند.
سیستم کنترل QGM از SIEMENS PLC، صفحه لمسی، کنتاکتورها و دکمهها و غیره استفاده میکند، که بهخوبی فناوری خودکار و سیستم پیشرفته آلمان را ترکیب میکند. SIEMENS PLC دارای عملکرد عیب یابی خودکار برای تعمیر و نگهداری آسان و همچنین قفل خودکار برای جلوگیری از حوادث مکانیکی ناشی از اشتباهات عملیاتی است. در حالی که صفحه لمسی SIEMENS می تواند وضعیت تولید در زمان واقعی را نمایش دهد و با نمایش تجسم به عملیات آسان دست یابد. در صورتی که هر قطعه ای در آینده خراب شود، قطعه جایگزین را می توان به صورت محلی تهیه کرد، که می تواند در زمان و هزینه زیادی صرفه جویی کند.
پمپ و شیر هیدرولیک از برندهای بین المللی هستند که از شیر متناسب دینامیکی بالا و پمپ خروجی ثابت برای تنظیم سرعت و فشار با ویژگی های پایداری بالا، راندمان بالا و صرفه جویی در انرژی استفاده می کنند.
سیستم ابری هوشمند تجهیزات QGM نظارت آنلاین، ارتقاء از راه دور، پیشبینی خطا از راه دور و خود عیبیابی، ارزیابی وضعیت سلامت تجهیزات را انجام میدهد. گزارش عملیات تجهیزات و وضعیت برنامه و سایر عملکردها را تولید می کند. با مزایای کنترل از راه دور و عملکرد، عیب یابی سریع و تعمیر و نگهداری برای مشتریان. همه چیز به هم پیوسته است و تولید و عملکرد تجهیزات از طریق شبکه در هر گوشه جهان قابل مشاهده است.
تجهیزات نتیجه گیری
کارخانه بچینگ و اختلاط بتن
میکسر بتن-سیاره ای
تغذیه کننده پالت اتوماتیک
سیستم مکعب بلوک آفلاین
سیستم کنترل زیمنس
اتاق پخت
استکر/کابر ساده
آسانسور/پایینآور و ماشین انگشتی
