بر اساس اصول طراحی جهانی بودن، مدولار بودن و سیستم‌سازی، QT6 یک ساختار مدولار استاندارد را اتخاذ می‌کند که قابلیت تعویض اجزا را بهبود می‌بخشد، تعمیر و نگهداری را ساده می‌کند و انعطاف‌پذیری بیشتری را برای نیازهای مختلف تولید فراهم می‌کند. سیستم های مکانیکی، الکتریکی و هیدرولیک یکپارچه آن با قطعاتی از تامین کنندگان شناخته شده بین المللی پیکربندی شده اند تا از عملکرد پایدار تجهیزات و کنترل دقیق تولید پشتیبانی کنند.

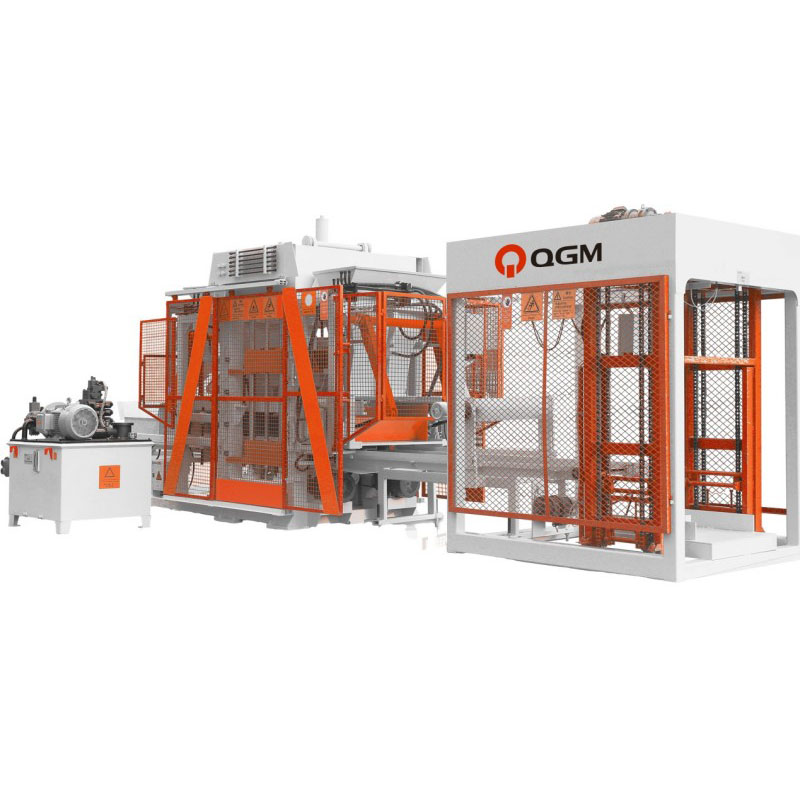

دستگاه بلوک‌سازی اتوماتیک QT6 با پیکربندی‌های قالب انعطاف‌پذیر و فناوری شکل‌دهی بتن کارآمد، برای تولید طیف وسیعی از محصولات بتنی از جمله بلوک‌های توخالی، بلوک‌های بتنی استاندارد و بلوک‌های بتنی با کیفیت بالا مناسب است. پیکربندی همه کاره آن QT6 را به یک راه حل عملی برای سازندگانی تبدیل می کند که به دنبال یک ماشین کارآمد و سازگار برای تولید بلوک بتنی خودکار هستند.
| مشخصات پالت | 850x680 میلی متر |
| منطقه قالب گیری | 800x630mm |
| ارتفاع محصول | 50-200 میلی متر |
| تعداد بلوک های قالب گیری شده | آجر توخالی: 6 قطعه / قالب (390×190×190 میلی متر) |
| آجر استاندارد: 30 قطعه در قالب (240×115×53 میلی متر) | |
| آجر سنگفرش: 21 قطعه در قالب (200×100×60 میلی متر) |

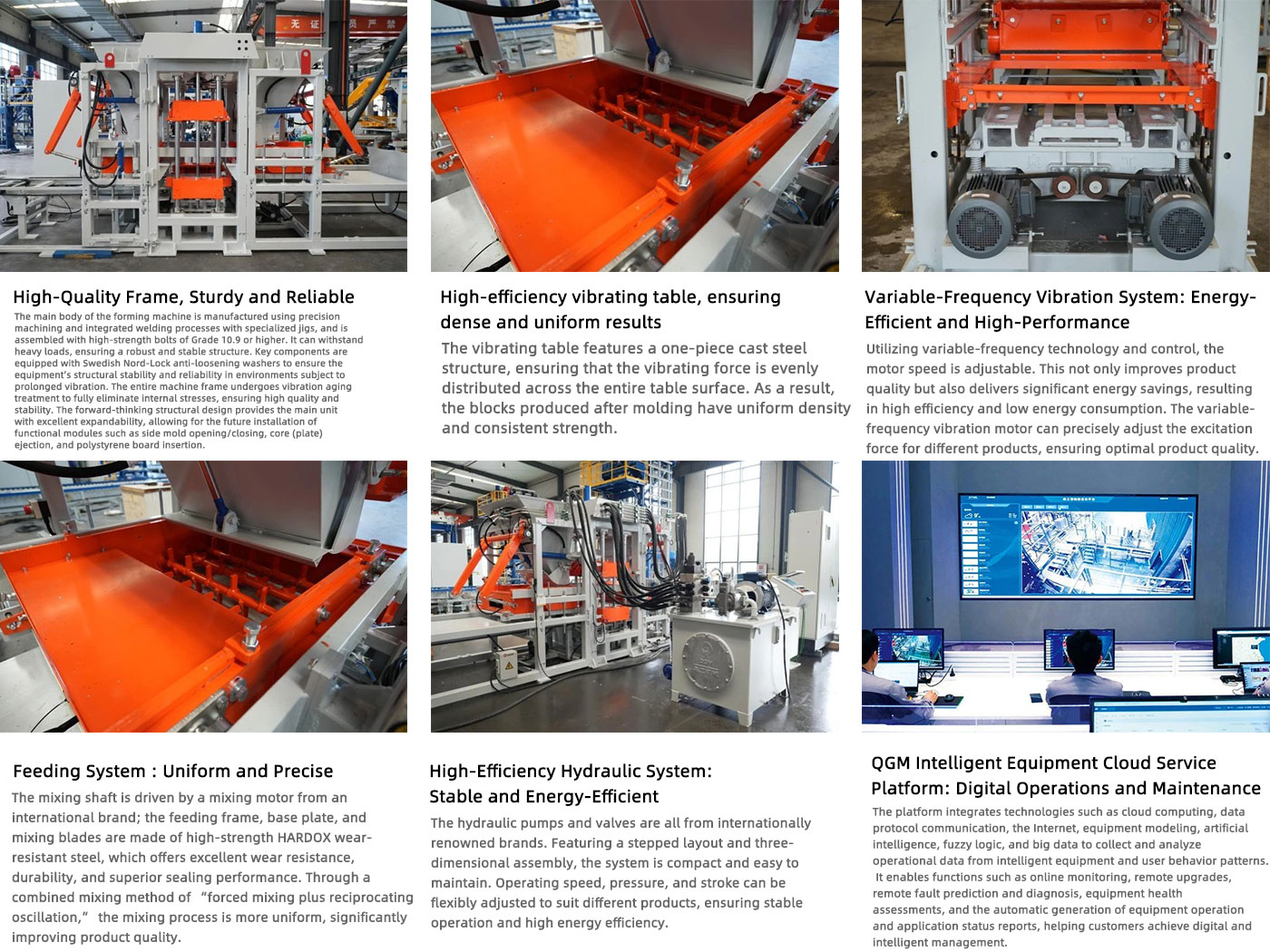

دستگاه بلوک سازی تمام اتوماتیک QT6 دارای یک قاب دستگاه سنگین است که از طریق ماشینکاری دقیق و جوشکاری یکپارچه به کمک فیکسچر ساخته شده است. پیچ و مهره های با استحکام بالا درجه 10.9 یا بالاتر برای اتصالات سازه ای حیاتی استفاده می شود که مقاومت قابل اعتمادی را در برابر بارهای سنگین و لرزش مداوم در طول تولید بلوک بتنی ایجاد می کند.
نقاط بست بحرانی به واشرهای ضد شل شدن Nord-Lock مجهز شده اند تا پایداری اتصال را تحت ارتعاش طولانی مدت حفظ کنند. قاب کامل دستگاه تحت درمان تنش زدایی ارتعاشی قرار می گیرد تا تنش های داخلی باقیمانده را کاهش دهد و ثبات ساختاری و ثبات ابعادی را در طول عمر تجهیزات بهبود بخشد.
طراحی ساختاری مدولار نیز انعطاف پذیری را برای ارتقاء های آینده فراهم می کند. بسته به نیازهای تولید، عملکردهای اختیاری مانند باز کردن و بسته شدن قالب جانبی، خروج هسته یا صفحه، و درج تخته پلی استایرن را می توان در دستگاه اصلی ادغام کرد.
QT6 مجهز به یک میز ارتعاشی از جنس فولاد چدنی است که برای انتقال لرزش پایدار و ثابت در سراسر ناحیه قالب‌گیری طراحی شده است.
ساختار میز ارتعاشی بهینه به توزیع یکنواخت نیروهای تحریک در طول فرآیند شکل‌دهی کمک می‌کند و تراکم یکنواخت مواد و تراکم بلوک ثابت را افزایش می‌دهد. این به مقاومت فشاری پایدار، دقت ابعادی و کیفیت سطح بلوک‌های بتنی نهایی کمک می‌کند.
QT6 دارای یک سیستم لرزش فرکانس متغیر است که امکان تنظیم فرکانس ارتعاش و سرعت موتور را با توجه به محصولات مختلف بتن و ویژگی های مخلوط می دهد.
با کنترل دقیق نیروی تحریک در طول چرخه قالب‌گیری، سیستم به بهینه‌سازی تراکم مواد برای انواع مختلف بلوک و الزامات تولید کمک می‌کند. این امر قوام شکل را بهبود می بخشد و در عین حال مصرف انرژی غیر ضروری را در مقایسه با عملکرد ارتعاشی با سرعت ثابت کاهش می دهد.
پارامترهای ارتعاش قابل تنظیم، دستگاه بلوک بتنی را برای تولید محصولات مختلف با ترکیبات، شکل‌ها و چگالی مواد مختلف مناسب می‌سازد.
سیستم تغذیه QT6 به گونه ای طراحی شده است که توزیع یکنواخت مواد را در طول فرآیند تشکیل بلوک بتنی فراهم کند. شفت اختلاط توسط یک موتور اختلاط شناخته شده بین المللی هدایت می شود، در حالی که قاب تغذیه، صفحه پایه و تیغه های اختلاط از فولاد مقاوم در برابر سایش HARDOX با استحکام بالا برای بهبود مقاومت در برابر سایش و دوام خدمات ساخته شده اند.
ساختار آب بندی بهینه به کاهش نشت مواد در حین کار کمک می کند. فرآیند اختلاط ترکیبی اختلاط اجباری و نوسان متقابل، توزیع یکنواخت مواد را ترویج می‌کند و قوام مخلوط بتن تحویلی به قالب را بهبود می‌بخشد.
تغذیه پایدار و توزیع ثابت مواد برای دستیابی به تراکم بلوک یکنواخت، دقت ابعادی و کیفیت محصول قابل اعتماد ضروری است.
سیستم هیدرولیک QT6 از پمپ ها و دریچه های هیدرولیک از سازندگان شناخته شده بین المللی برای ارائه انتقال توان قابل اعتماد و کنترل دقیق شکل دهی استفاده می کند.
اجزای هیدرولیک از یک چیدمان پلکانی و سه بعدی فشرده استفاده می کنند و استفاده از فضای داخلی دستگاه را بهینه می کنند و در عین حال دسترسی راحت را برای بازرسی و نگهداری فراهم می کنند.
پارامترهای کلیدی هیدرولیک، از جمله سرعت عملیاتی، فشار سیستم، و حرکت سیلندر را می توان با توجه به انواع مختلف محصول و الزامات شکل دهی تنظیم کرد. این کنترل هیدرولیک انعطاف پذیر به حفظ عملکرد قالب گیری پایدار کمک می کند در حالی که از عملکرد کارآمد و مصرف انرژی کمتر پشتیبانی می کند.
پلتفرم خدمات ابر تجهیزات هوشمند QGM یک راه حل دیجیتالی برای نظارت، تشخیص و مدیریت ماشین های بلوک سازی خودکار در طول چرخه عمر عملیاتی آنها ارائه می دهد. با ادغام محاسبات ابری، ارتباطات داده‌های صنعتی، مدل‌سازی تجهیزات، هوش مصنوعی و تجزیه و تحلیل داده‌های بزرگ، این پلتفرم به‌طور مداوم داده‌های عملیاتی ماشین را جمع‌آوری و تجزیه و تحلیل می‌کند تا دید بیشتری را به عملکرد تجهیزات و وضعیت تولید ارائه کند.
از طریق اتصال از راه دور، اپراتورها و تیم های تعمیر و نگهداری می توانند شرایط عملیاتی تجهیزات را نظارت کنند، ارتقای سیستم از راه دور را انجام دهند و به اطلاعات وضعیت دستگاه دسترسی داشته باشند بدون اینکه به طور فیزیکی در تجهیزات حضور داشته باشند. این پلتفرم همچنین از پیش‌بینی هوشمند خطا، تشخیص از راه دور، ارزیابی سلامت تجهیزات و گزارش‌های عملیات خودکار تجهیزات پشتیبانی می‌کند و به کاربران کمک می‌کند تا نیازهای بالقوه تعمیر و نگهداری را در مراحل اولیه شناسایی کنند.
پلتفرم ابری QGM با ترکیب نظارت بر تجهیزات، تشخیص از راه دور، تعمیر و نگهداری پیش‌بینی‌کننده و مدیریت تجهیزات دیجیتال، به تولیدکنندگان محصولات بتنی کمک می‌کند تا کارایی تعمیر و نگهداری را بهبود بخشند، خرابی‌های غیرمنتظره را کاهش دهند و دسترسی طولانی‌مدت تجهیزات تولید بلوک بتنی خود را بهینه کنند.
