پارامترهای فنی
| ارتفاع محصول | |
| حداکثر: | 500 میلی متر |
| حداقل: | 50 میلی متر |
| ارتفاع مکعب | |
| حداکثر منطقه تولید (تولید شده در پالت اندازه استاندارد) | 1320*1150 میلی متر |
| اندازه پالت (استاندارد) | 1400*1200 میلی متر |
| ضخامت ورق فولادی | 14 میلی متر |
| ضخامت پالت چوبی | 50 میلی متر |
| حجم سطل مواد پایه مخلوط (به استثنای قیف فیس میکس) | 2500 لیتر |
| وزن دستگاه | |
| با دستگاه فیس میکس | 36T |
| ابعاد ماشین | |
| حداکثر طول کل | 8500 میلی متر |
| حداکثر ارتفاع کل | 4885 میلی متر |
| حداکثر عرض کل | 3300 میلی متر |
| پارامترهای فنی ماشین/مصرف انرژی | |
| سیستم لرزش | سیستم ویبره سروو |
| میز ارتعاش | حداکثر 175 KN |
| لرزش بالایی | حداکثر 35 KN |
| هیدرولیک | |
| جریان کل | 540 لیتر در دقیقه |
| فشار کاری | 160 بار |
| حداکثر قدرت | 160 کیلو وات |
مزیت فناوری

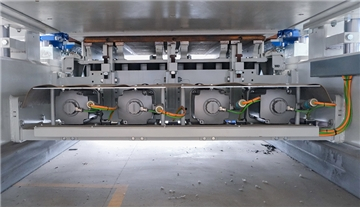

فناوری ارتعاش سروو «فوقدینامیک» یک سیستم لرزش با راندمان بالا و خود تطبیقپذیر است که بهویژه برای دستگاه بلوک طراحی شده است. سروو موتور می تواند سریع ترین پاسخ را در کوتاه ترین زمان واکنش نشان دهد، بالاترین عملکرد ارتعاشی را داشته باشد، مصرف سیمان را کاهش دهد، چرخه تولید را کوتاه کند، و محصولات بتنی با چگالی بالا را در محل تولید تولید کند. سیستم لرزش می تواند با نیازهای تولید محصولات مختلف بتنی سازگار شود.
سیستم تغییر سریع قالب، سیستمی مبتنی بر پیوند و همکاری چند دستگاه است که تغییر سریع قالب را از طریق عملکرد سیستم هوشمند انجام می دهد. هنگامی که قالب به ماشین اصلی منتقل می شود، سیستم بالابر به طور خودکار تغییر قالب را در دستگاه تغییر سریع قالب متوجه می شود و سر و جعبه قالب به طور خودکار به صورت پنوماتیک بسته می شوند. ایمن، کارآمد، آسان برای کار و نگهداری، و تغییر قالب

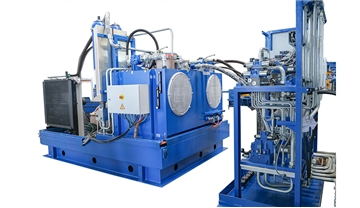

سیستم هیدرولیک از پمپ جابجایی متغیر بالا و سیستم شیر دریچه بازخورد استفاده می کند. فشار، سرعت و موقعیت کنترل دیجیتال حلقه بسته است که می تواند به طور خودکار جریان و فشار پمپ هیدرولیک را تنظیم کند. سیستم کنترل دمای مستقل روغن دارای درجه اتوماسیون و دقت بالایی است و راندمان کار می تواند 10٪ -20٪ بهبود یابد. دارای ویژگی های صرفه جویی در انرژی، کاهش نویز، راندمان بالا و حفاظت از محیط زیست است.
پیشرفته ترین پلت فرم کنترل خودکار زیمنس سری TIA-Portal PLC در جهان را بپذیرید. دارای قابلیت عملیات سریع تر، دقیق تر و پایدارتر و توانایی ضد تداخل است. خروجی انعطاف پذیر از طریق فناوری کنترل پلت فرم می تواند از ضربه شدید تجهیزات جلوگیری کند و عمر سرویس تجهیزات را طولانی کند. نمایش بصری و تشخیص سیگنالهای سیستم تعامل انسان و کامپیوتر و سیستم کنترل، عملیات و کار را تا حد زیادی تسهیل میکند.
سیستم تغذیه از فناوری تغذیه انحصاری 360 همزن چرخشی استفاده می کند و گروه همزن مجهز به غلتک های همزن محاسبه شبیه سازی است که می تواند به طور هوشمند حالت تغذیه را با توجه به مشخصات مختلف قالب ها تنظیم کند. یکنواختی و کارایی تغذیه را درک کنید. می تواند برای بهترین حالت تغذیه مواد ویژه مانند زباله های ساختمانی و باطله ها مناسب تر باشد. با دستگاه خراش دادن و دمیدن سیلندر می تواند از تأثیر باقیمانده سنگدانه ها بر رنگ پارچه جلوگیری کند و رنگ سطح محصولات را زیباتر کند.
از طریق بازخورد سیگنال، فاز و سرعت ارتعاش کنترل میشود و همگامسازی بالاست. حالت آماده به کار با سرعت بالا و عملکرد با فرکانس بالا می تواند زمان چرخه را 1.5 ثانیه با راندمان بالا کوتاه کند. سروو کنترلر یک ماژول موتور تک محوره از نوع کتاب است و راننده یک حالت اتصال باس DC معمولی را اتخاذ می کند (انرژی تجدیدپذیر قابل استفاده و بازیافت است)، که می تواند مصرف انرژی را تا 15% کاهش دهد. اثر ترمز بهتر است.
قاب اصلی ساختار قاب جوش داده شده با استحکام بالا را که توسط فناوری ماشین آجر Zenith طراحی شده است، که توسط فولاد بخش ویژه سفارشی جوش داده شده است، می پذیرد. طراحی معقول است، جوش یکنواخت و زیبا است، و کل قاب با ارتعاش کهنه درمان می شود تا از کیفیت بالا و پایداری بالای قاب اطمینان حاصل شود. فرآیند طراحی ساختاری پیشرفته، ماشین اصلی را قابل گسترش میکند، و کابینت عملکرد باز و بسته شدن قالب جانبی، عملکرد طراحی تخته (هسته) و عملکرد کاشت تخته پلی استایرن را میتوان بعداً اضافه کرد.
پلتفرم خدمات ابری هوشمند تجهیزات QGM&Zenith نظارت آنلاین، ارتقاء از راه دور، پیشبینی خطا از راه دور و خود عیبیابی، و ارزیابی وضعیت سلامت تجهیزات را انجام میدهد. تولید تجهیزات عملیات و گزارش وضعیت برنامه و سایر عملکردها. خدمات از راه دور می توانند به سرعت مشکلات را برای کاربران تشخیص داده و حل کنند. همه چیز به هم پیوسته است و تولید و عملکرد تجهیزات از طریق شبکه در هر گوشه جهان قابل مشاهده است.

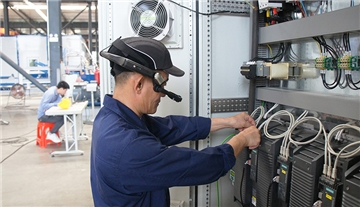

بر اساس پلتفرم خدمات ابری تجهیزات هوشمند، با عینکهای سرویس AR پیشرفته، سرویس فنی تعمیر و نگهداری AR هوشمند QGM میتواند ساخته شود که میتواند مکان سریع خطاهای خطا و تولید بیدرنگ راهحلها را شناسایی کند. با ایجاد یک پیوند بیدرنگ با پلتفرم سرویس ابری، میتوان به صورت آنلاین ارتباط صوتی و گرافیکی و به اشتراکگذاری بین کاربران، تکنسینها و مهندسان پس از فروش را تحقق بخشید، و "تو چشم من هستی" را میتوان با دقت ایجاد کرد تا یک "سرویس جراحی دقیق" در سطح متخصص از راه دور ایجاد شود.
رابط های عملکردی مکانیکی قابل گسترش مانند دستگاه باز و بسته شدن قالب جانبی (سنگ سنگ با لایه سطحی رنگی)، دستگاه کشش شیار افقی (آجر محافظ آب/بلوک توخالی در هم قفل شده) و دستگاه انتقال فوم (بلوک عایق) رزرو شده است، که محصولی چندگانه را می توان ساخت. رابط داده DCS PN رزرو شده است، که مقیاس پذیری قوی دارد و می تواند با سیستم کنترل مرکزی کاربر سازگار باشد. همچنین می تواند نیازهای جدید کاربران را در فرآیند تولید تجهیزات محقق کند و نرم افزار تجهیزات را ارتقا و بهینه کند. برای ارائه خدمات با ارزش افزوده بلند مدت به کاربران.

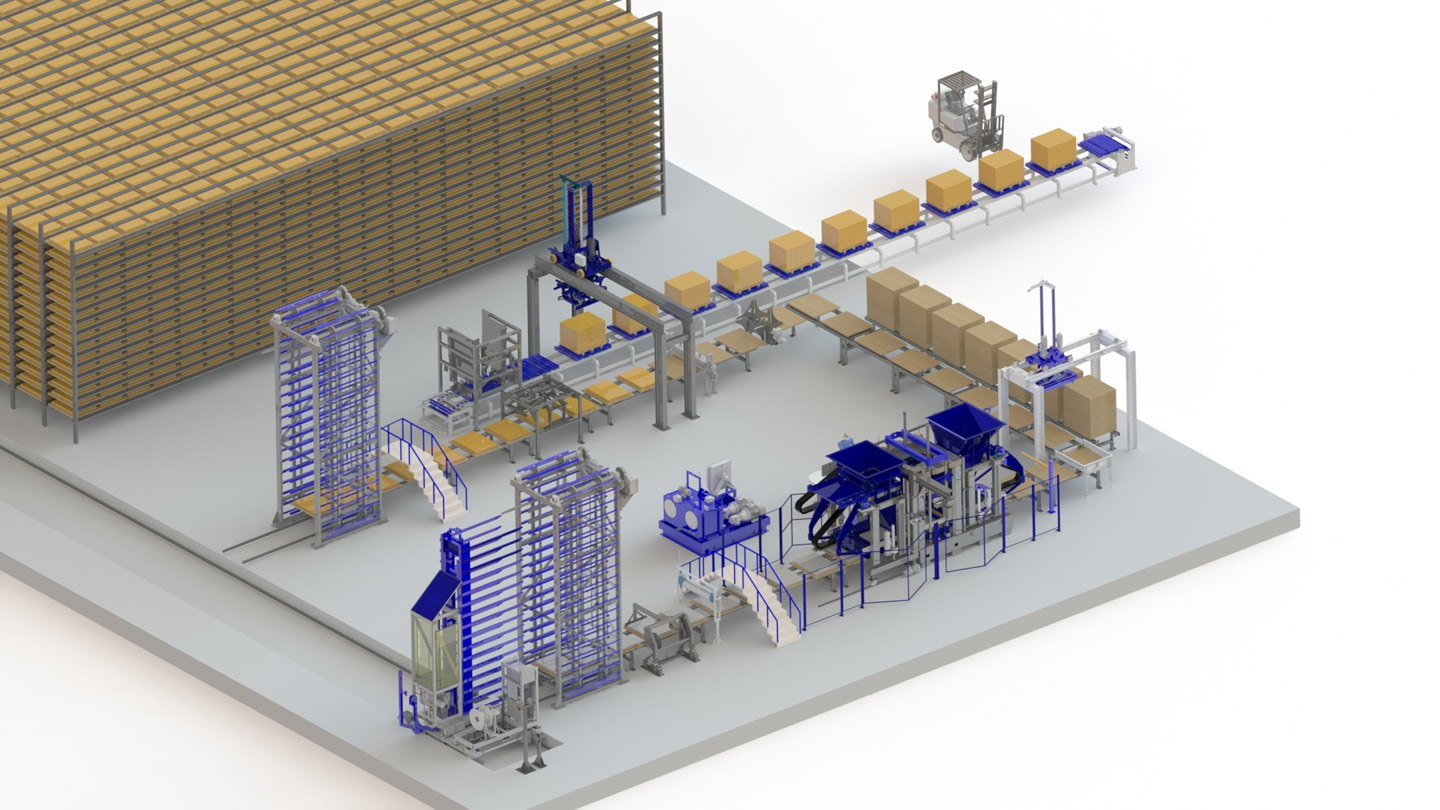

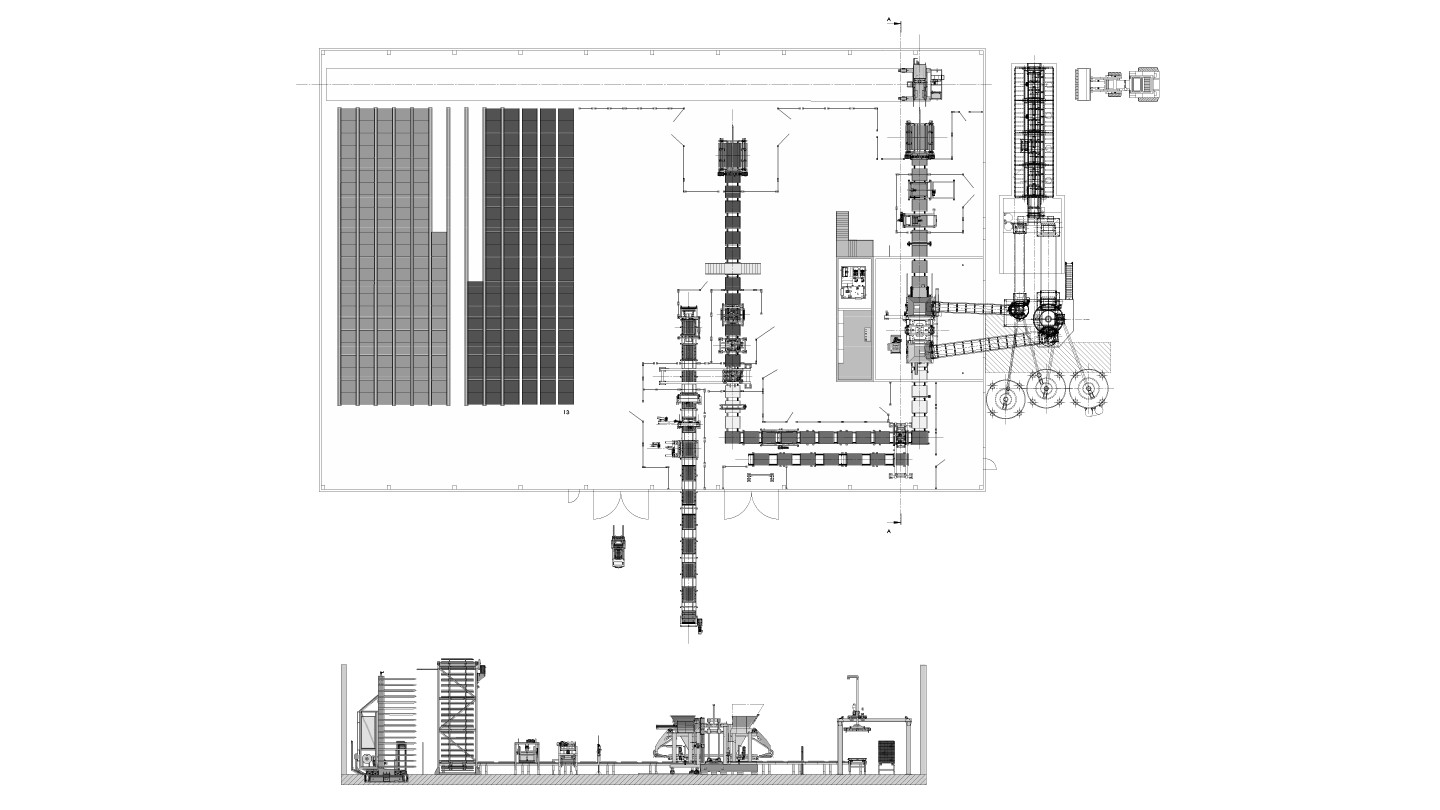

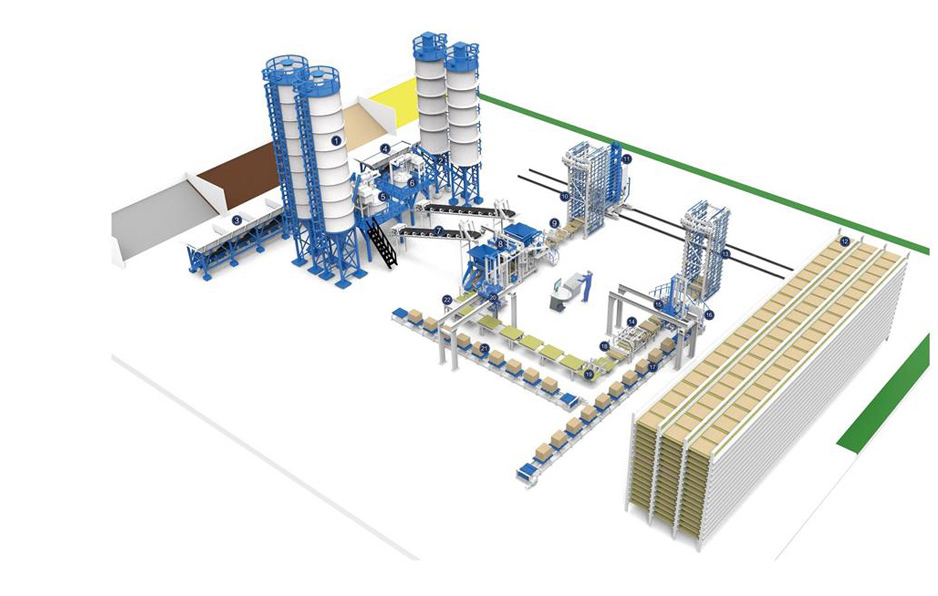

خط تولید Zenith 1500
تجهیزات نتیجه گیری
بچر
تغذیه کننده پالت اتوماتیک
سنسور رطوبت
ماشین انگشتی
جداکننده بلوک پالت
اتاق پخت
بلوک فشار Cuber

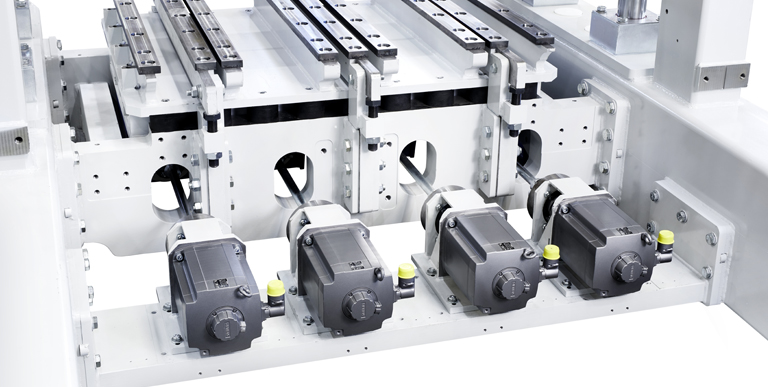

سیستم تراکم سروو با کیفیت بالا به نام Ultra-Dynamic مخفف تراکم بسیار بالا و دینامیک شدید است. بنابراین تولید سریع و کارآمد محصولات با کیفیت بالا را تضمین می کند. به خصوص برای محصولات با حجم زیاد و همچنین برای محصولات درجه یک که با ارتعاش پیش و متوسط تولید می شوند، این سیستم ویبره مزایای بسیاری را ارائه می دهد. این سیستم بدون حمام روغن کار می کند و از تولید سازگار با محیط زیست و کم تعمیر و نگهداری پشتیبانی می کند.

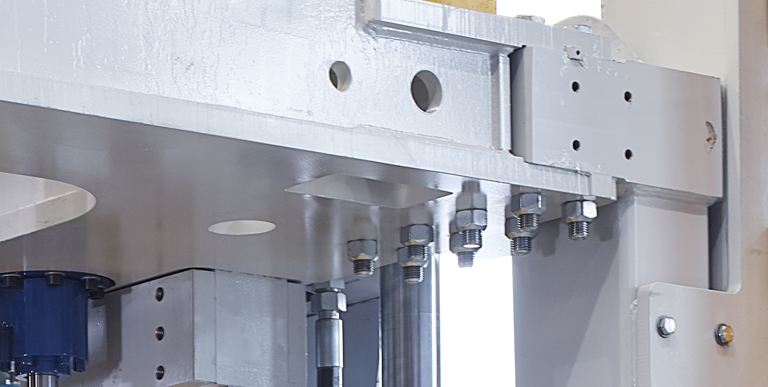

استفاده از اتصالات پیچی برای میز ویبره، تیر متقاطع موتور و قطعات جانبی قاب از ویژگی های خاص این دستگاه است. در بازار منحصر به فرد است زیرا می تواند با شرایط تولید مشتری سازگار شود. ساختار پیچ همچنین اتصالات مقاوم و پایداری عالی را فراهم می کند.
دستگاه بستن قالب پنوماتیک تغییر قالب را آسان می کند. قالب بدون چسباندن بیشتر قرار می گیرد - به عنوان مثال. پیچ و مهره - روی نگهدارنده قالب. توسط اهرم های بستن پنوماتیکی ثابت می شود. نتایج ارتعاش بهینه و طول عمر بیشتر قالب به لطف تنظیمات فردی ارتعاش قبل و اصلی به دست می آید. دستگاه گیره قالب اکنون می تواند با سیستم های چسباندن قالب سایر تولید کنندگان ماشین و قالب سازگار شود.

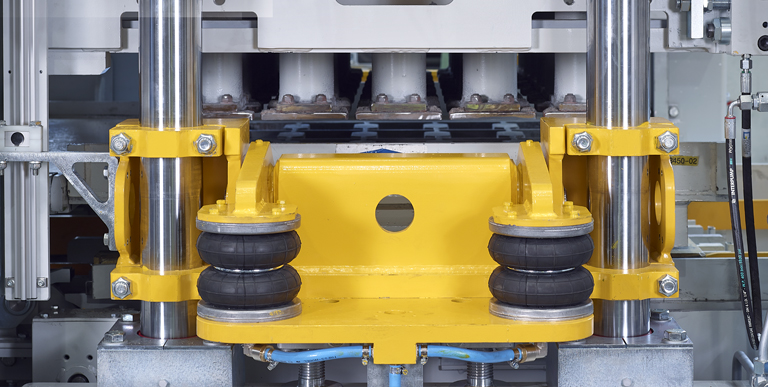

یک تراورس جدید برای ماشین ZENITH 1500-2 ایجاد شده است که امکان جدا کردن ستون ها را به صورت جداگانه از کناره می دهد. این ویژگی جدید باعث صرفه جویی در زمان زیادی در طول کار تعمیر و نگهداری می شود و تعویض را می توان بسیار ایمن تر و با تلاش کمتر انجام داد. کل هندسه این مجموعه از جمله ستونها با ماشین قبلی ZENITH 1500 یکسان است. میتوان این تراورس جدید را روی ماشینهای موجود مقاومسازی کرد.

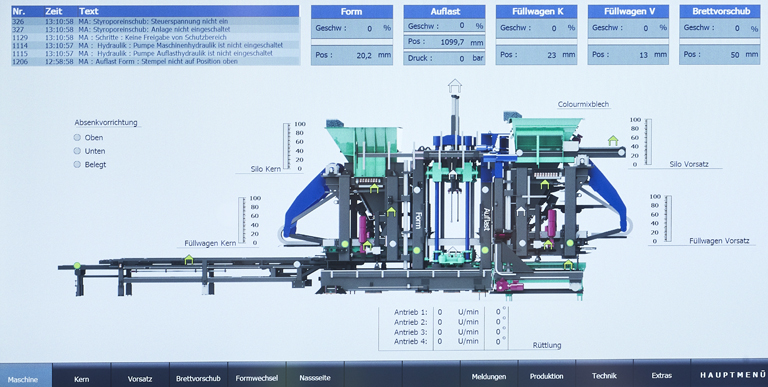

مفهوم تجسم خود توضیحی و شهودی یادگیری آسان عملکرد ماشین را تضمین می کند. طراحی جدید تشخیصی از اپراتورها در انتخاب بهترین تنظیمات پشتیبانی می کند. عیب یابی وقت گیر دیگر ضروری نیست و زمان توقف تولید به حداقل می رسد. با استفاده از آخرین فناوری پایگاه داده می توان تمامی اطلاعات را ثبت، ارزیابی و ذخیره کرد. این داده ها به لطف شبکه کامل کارخانه در همه جا در دسترس هستند.
