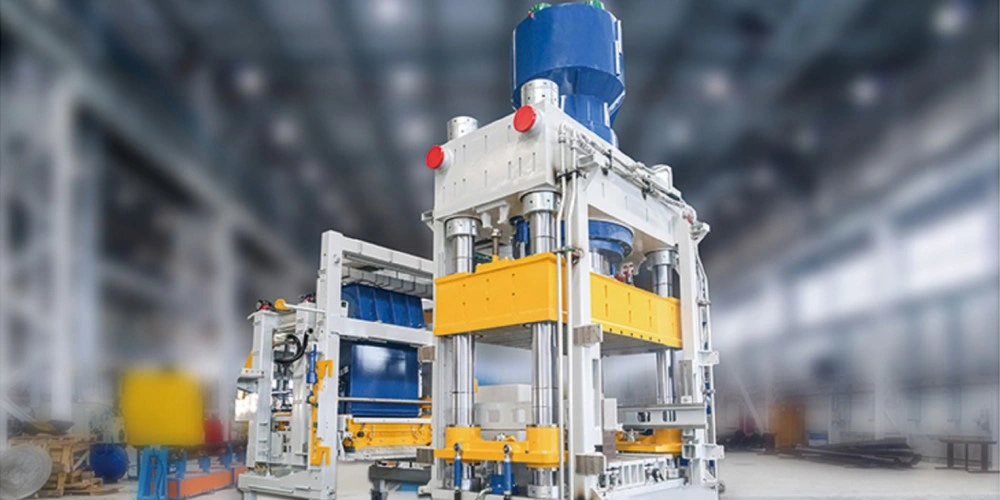

ماشین آلات بلوک سازی اتوماتیک هیدرولیک بتن برای محصولات بتنی

سری VP که حول معماری یکپارچه مکانیکی، هیدرولیک و الکتریکی ساخته شده است، ترکیبی از قاب ماشینی با استحکام بالا، پرس هیدرولیک با تناژ بالا، لرزش سروو و اتوماسیون هوشمند است. اجزای شناخته شده بین المللی در سیستم های کلیدی برای پشتیبانی از عملکرد پایدار و عملکرد شکل دهی ثابت استفاده می شوند.

سری ZN-VP با سه پیکربندی نیروی فشار - 600، 900 و 1500 تن، راه حلی مقیاس‌پذیر برای تولیدکنندگان محصولات بتنی با الزامات تولید و مشخصات محصول متفاوت ارائه می‌کند.
این دستگاه به ویژه برای برنامه هایی مناسب است که در آن فشار شکل، سازگاری مواد و انعطاف پذیری محصول مهم است. بسته به مدل انتخاب شده، پیکربندی قالب و تنظیم تولید، دستگاه می تواند تولید کند:
●بلوک های بتنی استاندارد
●بلوک های توخالی
●بلوک سنگفرش
●سنگ های حاشیه
●محصولات بتنی با ظاهر سنگ
●محصولات محوطه سازی
● بلوک های حفاظت از شیب حفاظت از آب
●محصولات بتن دیواری و تزئینی

سری ZN-VP همچنین از استفاده از مواد خام مختلف ریزدانه و مبتنی بر ضایعات جامد، از جمله ضایعات ساختمانی، ضایعات جامد متالورژی، باطله معدن، پودر سنگ، لجن و گل شن و ماسه، مشروط به آماده سازی مواد و طراحی مخلوط، پشتیبانی می کند.

این امر سری ZN-VP را به گزینه ای مناسب برای پروژه های تولید بلوک بتنی با تمرکز بر بازیافت زباله جامد و محصولات بتنی با ارزش افزوده تبدیل می کند.

مشخصات ماشین بلوک

نکات مهم فنی

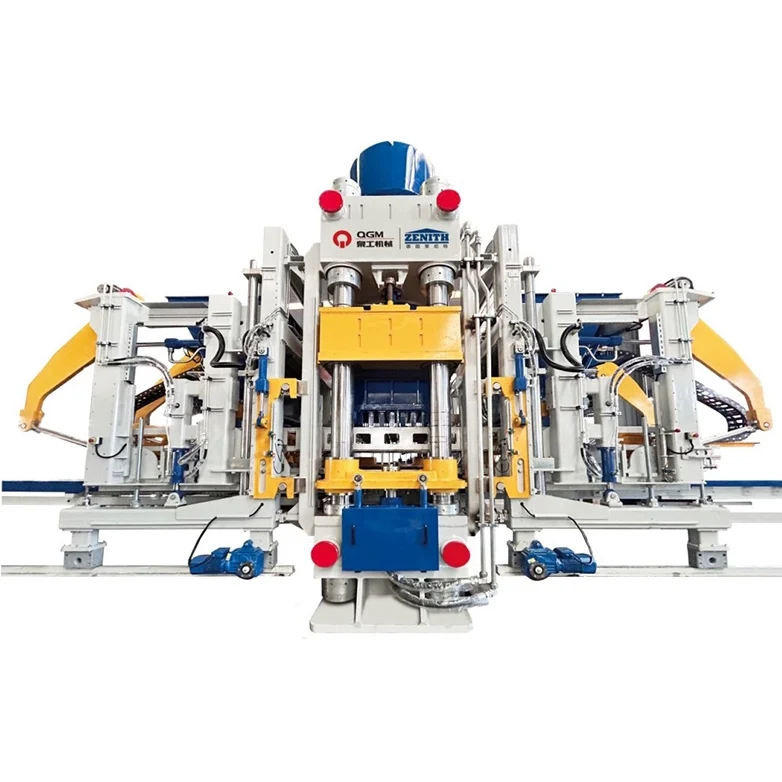

1. قاب ماشینی با استحکام بالا برای شکل دهی پایدار

قاب اصلی دستگاه از مقاطع فولادی با شکل خاص ساخته شده و دارای فناوری طراحی ساختاری ثبت شده است.
قاب جوش داده شده تحت درمان تنش زدایی ارتعاشی قرار می گیرد تا پایداری سازه را بهبود بخشد. ستون های با قطر بزرگ پشتیبانی و راهنمایی را در طول بسته شدن قالب فراهم می کنند و به حفظ موقعیت دقیق قالب در طول فرآیند شکل دهی کمک می کنند.
سیستم قالب‌گیری هماهنگ‌سازی مکانیکی را برای هماهنگ کردن انتشار قالب و پشتیبانی از شکل‌گیری یکنواخت محصول اتخاذ می‌کند.
برای تولید بلوک بتنی فشار بالا، ساختار ماشینی سفت و سخت برای حفظ حرکت قالب پایدار و شرایط شکل دهی قابل تکرار ضروری است.

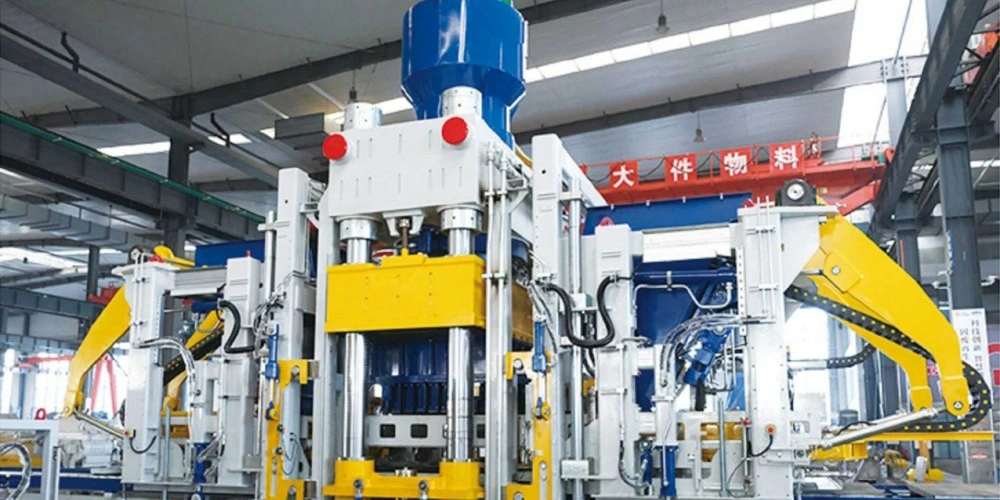

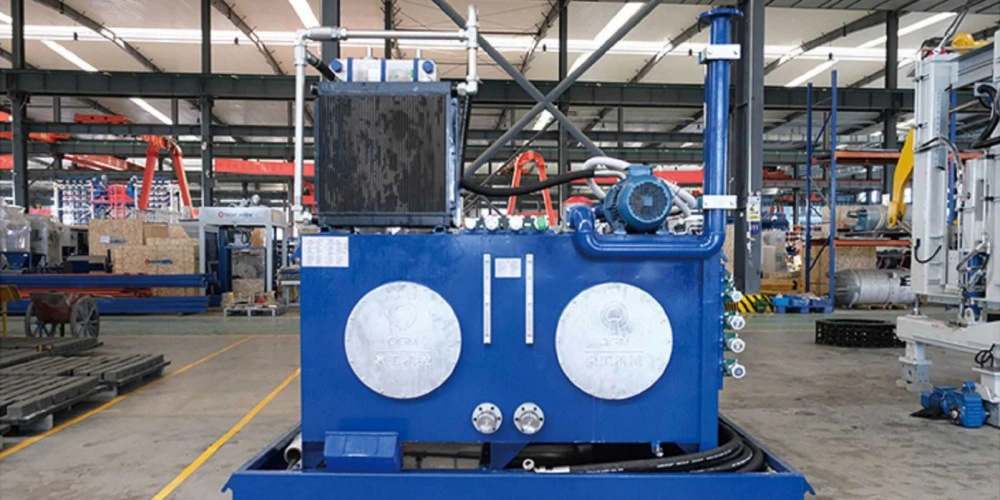

2. سیستم پرس هیدرولیک با تناژ بالا

سیستم شکل دهی هیدرولیک یکی از ویژگی های مشخص سری ZN-VP است.
این سه مدل حداکثر نیروی فشار اصلی را به ترتیب 600، 900 و 1500 تن ارائه می دهند. سیلندرهای اصلی با قطر بزرگ نیروی شکل دهی مورد نیاز را برای تولید محصول بتن پرفشار تولید می کنند.
پمپ ها و شیرهای هیدرولیک مارک بین المللی در سیستم هیدرولیک استفاده می شود. سرعت پرس، فشار و ضربه را می توان با توجه به نیاز محصول و فرآیند تنظیم کرد.
این اجازه می دهد تا فرآیند شکل دهی برای انواع مختلف محصول و ویژگی های مواد پیکربندی شود.
پیکربندی هیدرولیک فشار بالا به ویژه برای تولیدکنندگانی که محصولات بتنی متراکم تولید می‌کنند یا با مخلوط‌های حاوی پودرهای ریز و مواد مشتق شده از زباله جامد کار می‌کنند، مرتبط است.

3. فناوری ارتعاش سروو آلمان

سری ZN-VP دارای فناوری پیشرفته ارتعاش سروو آلمانی است.
سروو موتورها پاسخ سریع و کنترل دقیق پارامترهای ارتعاش را ارائه می دهند و اجازه می دهند نیروی تحریک و عملکرد ارتعاش مطابق با نیازهای تولید تنظیم شوند.
در مقایسه با کنترل لرزش ثابت، فناوری سروو انعطاف پذیری بیشتری را هنگام جابجایی بین انواع مختلف محصول و فرمولاسیون مواد فراهم می کند.
فرآیند ارتعاش کنترل شده از تراکم بتن پشتیبانی می کند و به حفظ شرایط شکل دهی یکنواخت محصول کمک می کند.
فناوری شکل‌دهی بلوک‌های بتنی ارتعاشی سروو به‌ویژه زمانی ارزشمند است که یک خط تولید به جای اجرای مداوم یک محصول استاندارد منفرد، نیاز به تطبیق مشخصات چند محصول داشته باشد.

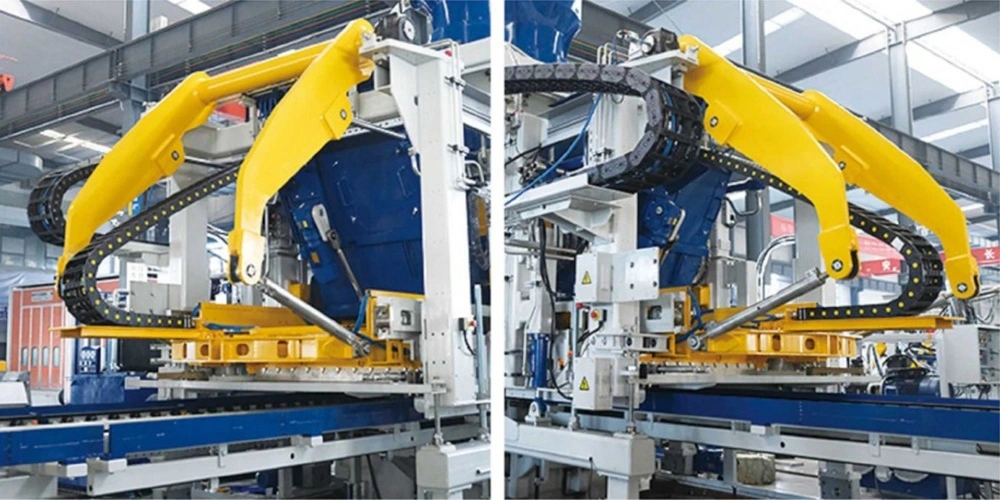

4. سیستم تغذیه بازوی چرخشی برای تعمیر و نگهداری آسانتر طراحی شده است

سیستم تغذیه مواد از یک پیکربندی بازوی چرخان قوی برای توزیع یکنواخت مواد استفاده می کند.
چرخ های هدایت کننده با قطر بزرگ از حرکت نرم کالسکه تغذیه پشتیبانی می کنند، در حالی که صفحات سایش قابل تعویض روی سطوح تماس کلیدی برای ساده سازی تعمیر و نگهداری نصب می شوند.
پلت فرم تغذیه همچنین از اجزای سایش قابل تعویض استفاده می کند. قفل هیدرولیک اجازه می دهد تا بخش تغذیه در حین عملیات بازرسی، تمیز کردن و نگهداری باز و محکم شود.

این طراحی دسترسی آسان تر به قطعات سایش را فراهم می کند و به کاهش پیچیدگی کار خدمات معمول کمک می کند.

5. یکپارچه پرس استاتیک و تشکیل ارتعاش

سری ZN-VP دو مکانیسم تشکیل را ترکیب می کند: پرس استاتیک فشار بالا + لرزش سروو.
سیستم هیدرولیک نیروی تشکیل دهنده اصلی را فراهم می کند، در حالی که سیستم ارتعاشی به فشرده سازی مواد در طول قالب گیری کمک می کند.
با توجه به پیکربندی فنی اولیه، سیستم تا 900 یا 1500 تن نیروی فشار اصلی و 120 کیلو نیوتن نیروی ارتعاشی را در مدل های مربوطه ارائه می دهد.
این فناوری ترکیبی برای رسیدگی به الزامات شکل‌دهی محصولات بتن فرآیند خشک با استفاده از مواد زائد جامد درشت و مواد پودری بسیار ریز در نظر گرفته شده است.

می توان از آن برای تولید موارد زیر استفاده کرد:
●فرش های بتنی با ظاهر سنگ
●محصولات سنگفرش تراوا
●سنگ های حاشیه
●بلوک های بتنی معمولی
●محصولات بتنی محوطه سازی
●سایر محصولات بتن سفارشی

برای پروژه‌هایی که هم به تنوع محصول و هم به انعطاف‌پذیری مواد نیاز دارند، پیکربندی ترکیبی فشار و ارتعاش جایگزینی برای سیستم‌های شکل‌دهی فقط با فشار استاتیکی یا فقط ارتعاش فراهم می‌کند.

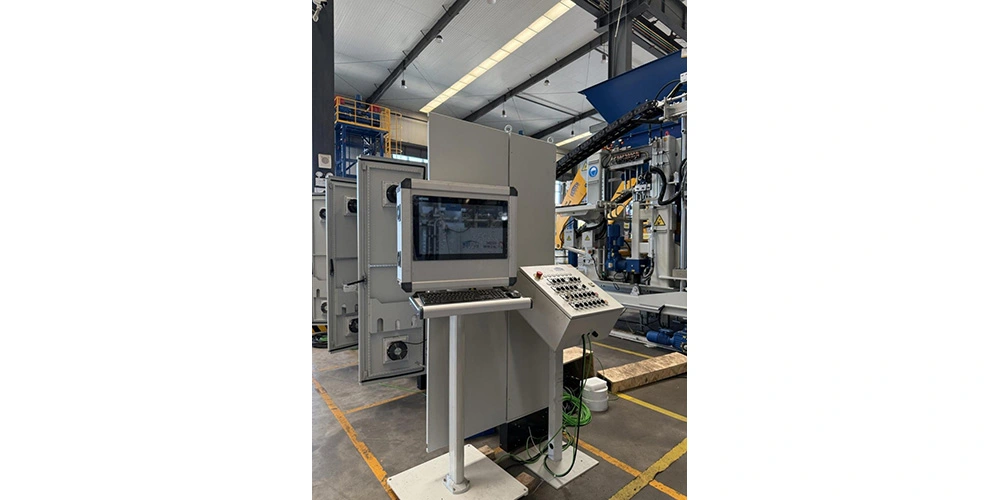

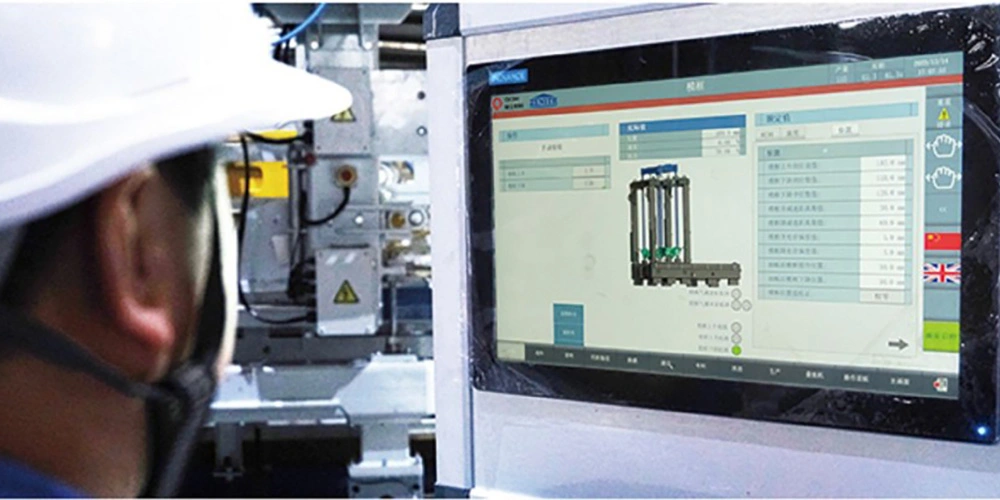

6. کنترل خودکار برای مدیریت تولید سازگارتر

سری ZN-VP فناوری اتوماسیون آلمان را با رابط بصری انسان و ماشین ادغام می کند.
سیستم کنترل فرآیندهای شکل‌دهی ماشین را هماهنگ می‌کند و در عین حال رابط شفافی را برای مدیریت تولید در اختیار اپراتورها قرار می‌دهد.

توابع کلیدی عبارتند از:
●مدیریت دستور العمل های تولید
●مدیریت پارامترهای عملیاتی
● نظارت بر وضعیت تجهیزات
● جمع آوری داده های تولید
●کنترل عملکرد ماشین
●اطلاعات تجهیزات بصری شده

با کاهش مداخلات دستی غیرضروری، معماری کنترل یکپارچه به اپراتورها کمک می کند تا پارامترهای تولید را به طور مداوم مدیریت کنند.
برای خطوط تولید بلوک بتنی خودکار، کنترل متمرکز همچنین رابط واضح تری بین ماشین بلوک و تجهیزات بالادست یا پایین دست فراهم می کند.

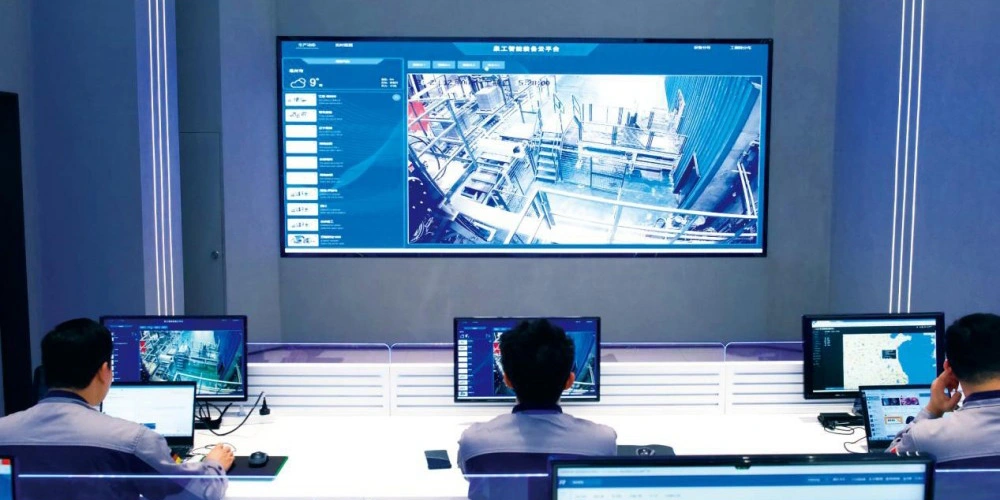

7. پلت فرم خدمات ابری تجهیزات هوشمند

پلتفرم خدمات ابری تجهیزات هوشمند QGM مدیریت ماشین را فراتر از کابینت کنترل محلی گسترش می دهد.
این پلتفرم محاسبات ابری، ارتباطات داده، مدل‌سازی تجهیزات، هوش مصنوعی، شبکه‌های عصبی فازی و فناوری‌های کلان داده را برای جمع‌آوری و تجزیه و تحلیل اطلاعات عملیاتی تجهیزات و الگوهای استفاده یکپارچه می‌کند.

بسته به پیکربندی و مجوز سیستم، پلتفرم از موارد زیر پشتیبانی می کند:
● نظارت بر تجهیزات آنلاین
●کنترل تجهیزات از راه دور
●پشتیبانی فنی از راه دور
●تشخیص خطا پیش بینی
●تشخیص عیب
●ارزیابی سلامت تجهیزات
● گزارش عملیات خودکار
●تجزیه و تحلیل داده های تجهیزات

این یک ارتباط دیجیتالی بین ماشین ساخت بلوک و عملکردهای سرویس مبتنی بر ابر ایجاد می کند.
برای تولیدکنندگان بلوک های خارج از کشور، نظارت بر تجهیزات مبتنی بر ابر می تواند یک لایه پشتیبانی اضافی را زمانی که تجهیزات تولید دور از مرکز خدمات فنی سازنده قرار دارد، ارائه دهد.
رویکرد تجهیزات هوشمند و سرویس ابری QGM با توسعه گسترده‌تر تجهیزات بلوک‌سازی متصل دیجیتالی و سیستم‌های تولید هوشمند سازگار است.

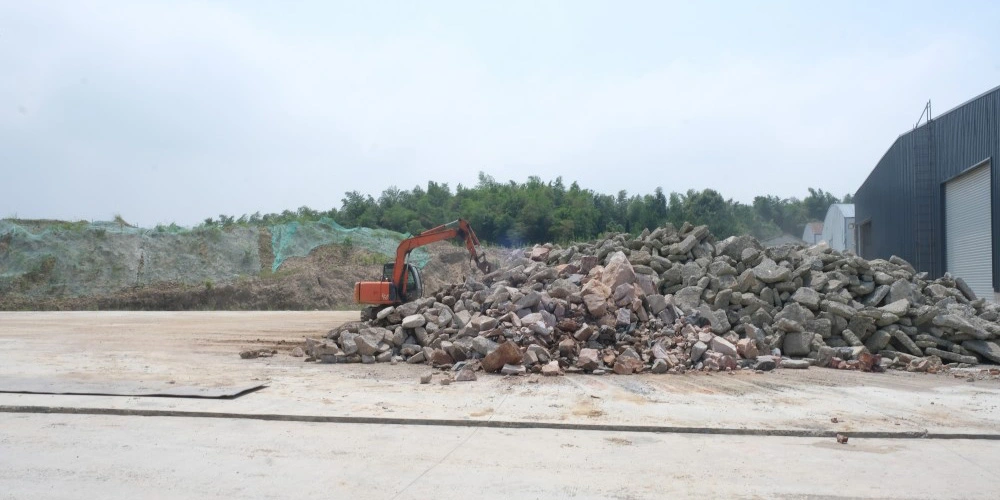

8. بازیافت زباله جامد برای تولید محصولات بتن

یکی از ویژگی های اصلی کاربرد سری ZN-VP سازگاری آن با مواد اولیه مختلف است.
بسته به خواص مواد، پیش پردازش و طراحی مخلوط، دستگاه را می توان با موادی مانند:

مواد زائد جامد
●ضایعات ساختمانی ●ضایعات جامد متالورژی
●باطله معدن
●پودر سنگ
●لجن
●گل ماسه شویی

نسبت مواد و فرمولاسیون واقعی باید با توجه به خواص فیزیکی و شیمیایی مواد در دسترس محلی تعیین شود.

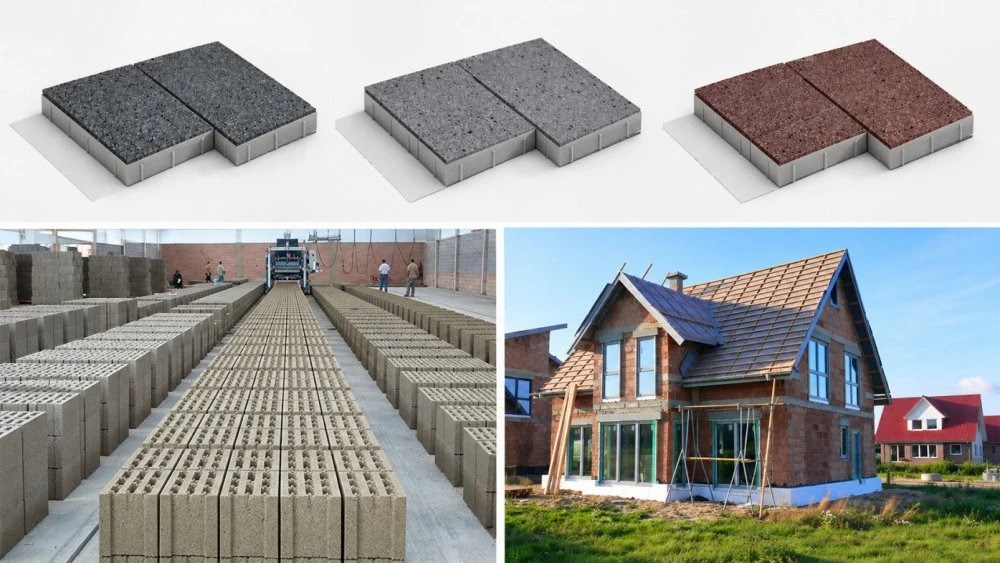

محصولات بتنی
دستگاه را می توان برای تولید موارد زیر پیکربندی کرد:
●بلوک های بتنی استاندارد
●بلوک های توخالی
●بلوک سنگفرش
●سنگفرش های نفوذ پذیر
●سنگ های حاشیه
●محصولات بتنی با ظاهر سنگ
●محصولات محوطه سازی
● بلوک های محافظ شیب
●محصولات بتنی تزئینی دیوار

این امر باعث می‌شود سری ZN-VP به پروژه‌های بازیافت زباله جامد مرتبط باشد که هدف آن تبدیل مواد زائد پردازش شده مناسب به محصولات بتنی قابل فروش است.

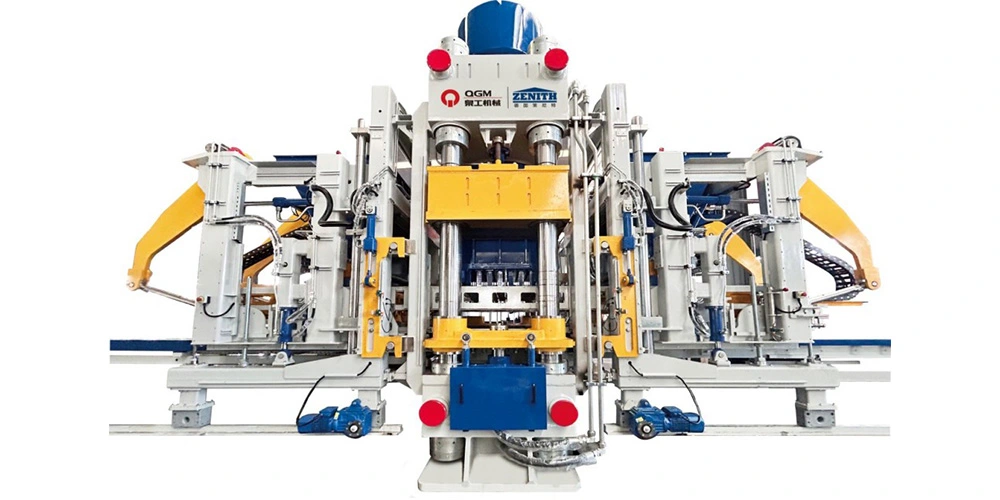

9. طراحی شده برای تولید محصولات بتنی انعطاف پذیر

ZN600VP، ZN900VP و ZN1500VP سه پیکربندی تجهیزات مختلف را در یک مفهوم شکل دهی هیدرولیک ارائه می کنند.
انتخاب مدل مناسب به عواملی مانند:
●نیروی فشار مورد نیاز
●ابعاد پالت
●اندازه محصول
●محدوده محصول
●ویژگی های مواد اولیه
● پیکربندی قالب
●مقیاس تولید مورد نیاز
●فضای گیاهی موجود
● پیکربندی خط کامل

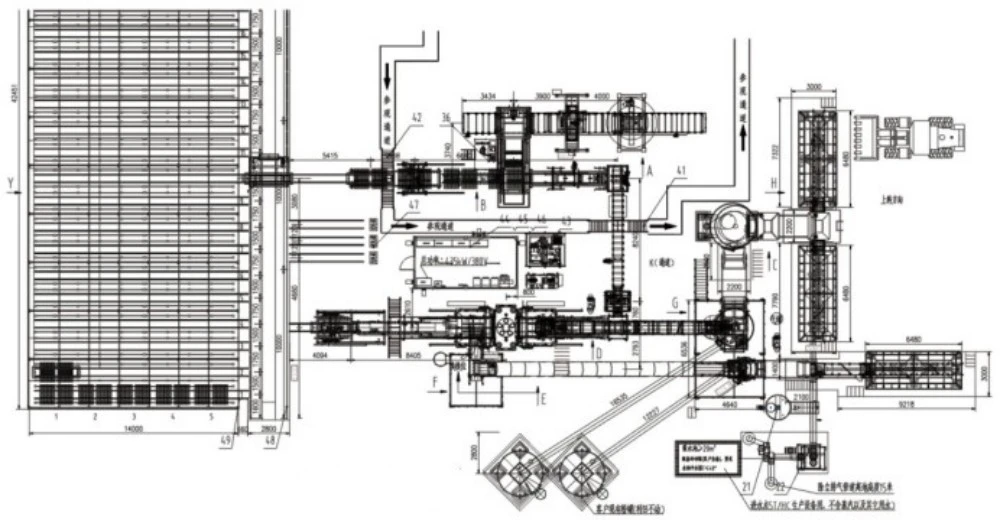

طرح بندی خط تولید
